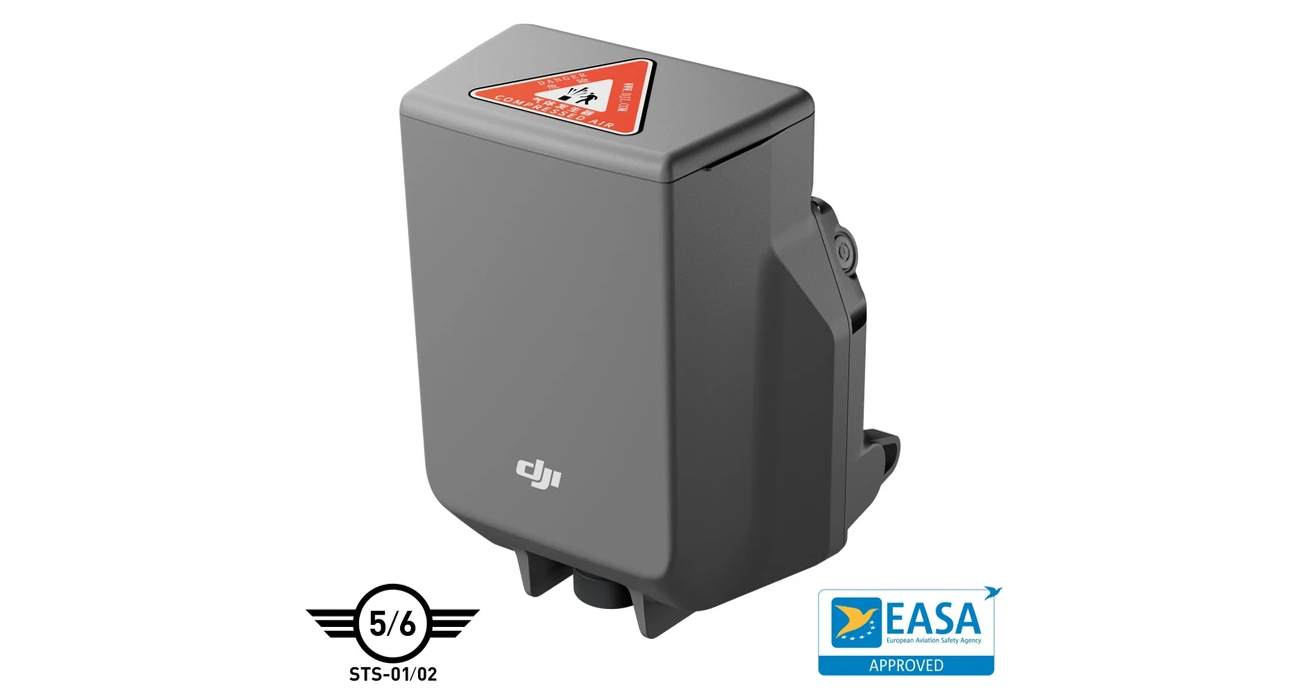

DJI AP100 Parachute / Drohnenfallschirm

Detailierte Produktbeschreibung:

Der AP100 ermöglicht den Betrieb der Matrice 400 gemäß den europäischen EASA-Klassen C5 und C6 sowie den britischen CAA-Klassen UK5 und UK6. Damit ist er die ideale Lösung für Unternehmen, Behörden und BOS-Organisationen, die anspruchsvolle Missionen nach den aktuellen europäischen Vorschriften durchführen.
Konforme Flüge nach EASA C5/C6 und UK5/UK6

In Verbindung mit der DJI Matrice 400 erfüllt der DJI AP100 Fallschirm die Anforderungen der EASA-Klassen C5 und C6 sowie der CAA UK5/UK6. Dadurch unterstützt das System den Betrieb nach den europäischen Standard Scenarios (STS) und schafft die Voraussetzung für komplexe Missionen in der speziellen Kategorie.

Geeignet für:

STS-01 – Flüge in kontrollierten Bodenbereichen, auch in bebauten Gebieten.
STS-02 – BVLOS-Einsätze (Beyond Visual Line of Sight).
Professionelle Industrie-, BOS-, Vermessungs- und Inspektionsflüge.
Einsätze mit erhöhten Sicherheitsanforderungen.
Automatische und manuelle Fallschirmauslösung.

Der DJI AP100 erkennt kritische Flugzustände in Echtzeit und kann den Fallschirm sowohl automatisch als auch manuell auslösen.

Dank einer Reaktionszeit von weniger als 600 ms und einer Sinkgeschwindigkeit von unter 5 m/s wird das Risiko von Schäden an Drohne, Nutzlast und Umgebung deutlich reduziert.

Vorteile
Automatische und manuelle Auslösung
Reaktionszeit unter 600 ms
Sinkgeschwindigkeit unter 5 m/s
Schutz von Personen, Infrastruktur und wertvollen Nutzlasten
Erhöhte Betriebssicherheit bei professionellen Missionen
Intelligentes Sicherheitssystem mit permanenter Selbstüberwachung

Der DJI AP100 verfügt über ein vollständig redundantes Sicherheitssystem und führt bereits beim Einschalten der Drohne sowie während des gesamten Fluges kontinuierliche Selbsttests durch.

Dabei überwacht das System permanent:

Gasgenerator
Kommunikationsverbindungen
Stromversorgung
Sensorik
Systemstatus

Sollte eine Unregelmäßigkeit erkannt werden, informiert das integrierte Health Management System (HMS) den Piloten unmittelbar über DJI Pilot 2, sodass rechtzeitig reagiert werden kann.

Redundante Flugsteuerung für maximale Ausfallsicherheit

Der AP100 arbeitet mit einer eigenständigen Flugsteuerung sowie einer integrierten IMU (Inertial Measurement Unit) und bildet damit ein unabhängiges Sicherheitsmodul.

Intelligente Algorithmen vergleichen kontinuierlich die Sensordaten zwischen Drohne und Fallschirmsystem. Durch diese permanente Plausibilitätsprüfung werden Fehlauslösungen minimiert und gleichzeitig höchste Betriebssicherheit gewährleistet.

Sicherheitsmerkmale
Unabhängige Flugsteuerung.
Integrierte IMU-Sensorik.
Doppelte Kommunikationsredundanz.
Permanente Datenvalidierung.
Minimiertes Risiko unbeabsichtigter Auslösungen.

Der DJI AP100 Fallschirm verfügt über eine eigene Backup-Stromversorgung mit integrierten Doppelkondensatoren. Selbst bei einem vollständigen Ausfall der Hauptstromversorgung oder einer unterbrochenen E-Port-Verbindung bleibt das Fallschirmsystem bis zu eine Stunde betriebsbereit. Dadurch werden die Fluglage kontinuierlich überwacht und automatische Sicherheitsfunktionen jederzeit zuverlässig ausgeführt.

Vorteile der unabhängigen Stromversorgung
Backup-Stromversorgung für bis zu 1 Stunde
Funktioniert unabhängig vom Flugakku der Drohne
Keine aktive E-Port-Verbindung erforderlich
Permanente Überwachung der Fluglage
Hohe Ausfallsicherheit in kritischen Situationen
Sofortige Motorabschaltung mit integriertem Flight Termination System (FTS)

Für maximale Sicherheit verfügt der DJI AP100 über ein unabhängiges Flight Termination System (FTS). Im Falle einer Fallschirmauslösung werden die Motoren innerhalb von weniger als 600 Millisekunden automatisch abgeschaltet.

Durch das schnelle Stoppen der Propeller wird verhindert, dass sich die Fallschirmleinen in den Rotoren verfangen. Gleichzeitig werden Personen am Boden, die Drohne und die Nutzlast bestmöglich geschützt.

Sicherheitsmerkmale
Unabhängiges Flight Termination System (FTS)
Motorabschaltung innerhalb von ≤ 600 ms
Verhindert das Verfangen des Fallschirms
Erhöht die Sicherheit bei Notfällen erheblich
Akustische und optische Warnsignale nach der Auslösung

Nach der Fallschirmauslösung aktiviert der DJI AP100 automatisch laute akustische Warnsignale sowie helle Blinklichter.

Diese Warnfunktion bleibt für bis zu eine Stunde aktiv und dient dazu, Personen im Umfeld auf die Gefahrenstelle aufmerksam zu machen. Gleichzeitig erleichtert sie dem Betreiber das schnelle Auffinden und Bergen der Drohne – auch in unübersichtlichem Gelände.

Vorteile
Lauter Warnton zur Warnung von Personen
Hochintensive LED-Blinklichter
Warnfunktion bis zu 1 Stunde
Schnellere Ortung und Bergung der Drohne

Der DJI AP100 Fallschirm wurde speziell für die DJI Matrice 400 entwickelt und überzeugt durch sein besonders leichtes und kompaktes Design. Mit einem Gewicht von nur ca. 935 g bleibt die maximale Startmasse der Drohne von 15,8 kg erhalten. Gleichzeitig reduziert sich die Flugzeit lediglich um etwa 6 Minuten, sodass Sie auch mit installiertem Fallschirmsystem nahezu die volle Leistungsfähigkeit Ihrer Matrice 400 nutzen können.

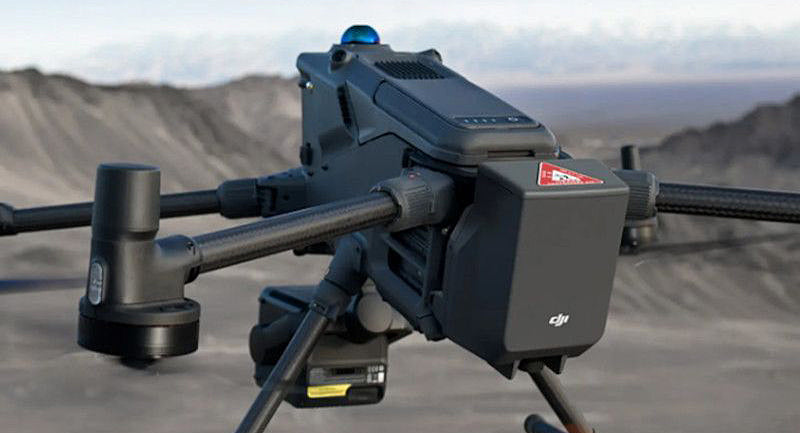

Der AP100 wird platzsparend am Heck der DJI Matrice 400 montiert. Die Positionierung beeinträchtigt weder den Akkuwechsel noch die Verwendung verschiedener Nutzlasten wie Kameras, LiDAR-Scanner oder Lautsprecher.

Ein weiterer Vorteil: Die Drohne passt inklusive montiertem Fallschirm direkt in den originalen Transportkoffer. Dadurch entfallen zeitaufwendige Montagearbeiten vor dem Einsatz und die Einsatzbereitschaft wird deutlich erhöht.

Der DJI AP100 Fallschirm ist für professionelle Einsätze unter anspruchsvollen Bedingungen ausgelegt. Er erhält die IP55-Schutzklasse der DJI Matrice 400 und arbeitet zuverlässig bei Regen, Staub sowie in extremen Temperaturbereichen.

Mit einem Einsatzbereich von -20 °C bis +50 °C eignet sich das System sowohl für Wintereinsätze als auch für heiße Sommertage. Dadurch ist der AP100 die ideale Wahl für Behörden, BOS-Organisationen, Industrie, Vermessung und Inspektionsflüge.

Technische Daten:

Abmessungen
182 × 171 × 157 mm (L × B × H) (mit Halterung)

Gewicht
ca. 935 g (mit Halterung)

Maximal unterstütztes Startgewicht
15,8 kg

Betriebstemperatur
-20 °C bis 50 °C

Betriebshöhe
0 bis 4500 m

Schutzart
IP55

Stabilisierte Sinkgeschwindigkeit
≤ 5 m/s

Effektive Auslösehöhe
≥ 30 m

Reaktionszeit der automatischen Auslösung
≤ 600 ms

Manuelle Auslösung
Unterstützt manuelle Auslösung über App sowie FTS-Auslösung

Automatische Auslösung
Unterstützt automatische Auslösung bei Fluganomalien oder Geocaging

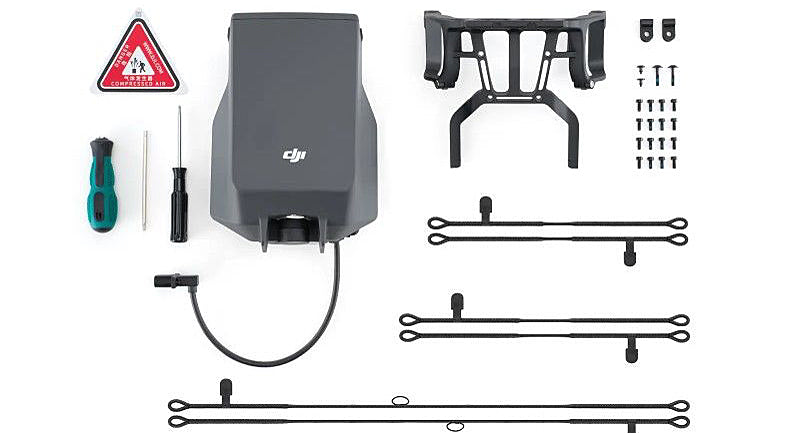

Lieferumfang:
1x DJI AP100 Fallschirm
1x Montagehalterung
1x Schraube für Montagehalterung
1x Schraubendreher-Bit für Montagehalterung
1x Schraubendrehergriff für Montagehalterung
1x E-Port-Kabelklemme
1x Schraube für E-Port-Kabelklemme
1x E-Port-Schraubendreher
1x E-Port-Ersatzschraube
1x Sicherheitsleine für Einzel-Gimbal-Anschluss DJI Matrice 400
1x Sicherheitsleine für Einzel-Gimbal-Anschluss Zenmuse L3
1x Sicherheitsleine für Dual-Gimbal-Anschluss DJI Matrice 400
1x Sicherheitswarnaufkleber
1x Dokumente
